西门子阀门与执行器安装注意事项

2016-2-19 19:51:24      点击:

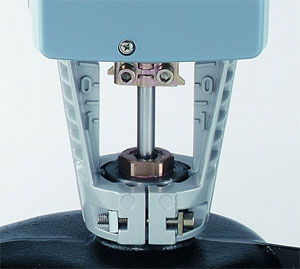

1、调节阀与执行器的连接

(1)阀杆与执行器连接螺、卡槽对正。
方法:只预紧阀座处卡件,用手动拉升阀杆至 顶部,自然找正。
(2)阀杆顶部环槽与SQX..SKD..执行器中凹槽对正,且两侧螺栓平均用力紧固。

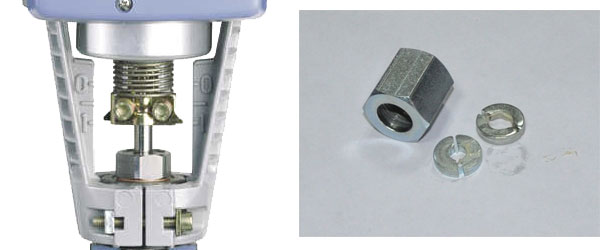

(3)阀杆顶部半月卡环与SKB..SKC..执行器连接只用1个;另一个不可放置于阀杆顶部,否则相当于阀杆加长,导致关闭不严。

2、阀座与执行器连接

      阀杆连接好后,用内六方将执行器卡子背死紧固,紧固时两侧平均用 力,以免隔热架产生内应力。

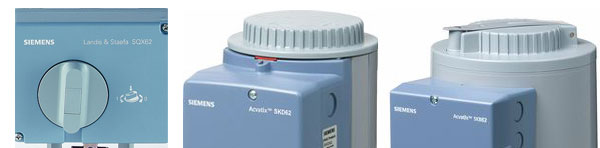

3、连接好后,将执行器打入自动状态,方可通电使用。

SQX..旋钮弹起,方为自动。
SKD..顶部旋钮下的红色指示缩回,方为自动。

SKB..SKC..顶部摇柄扣入顶槽中,方位自动。
