西门子温控阀接线注意事项

2016-2-19 19:54:27      点击:

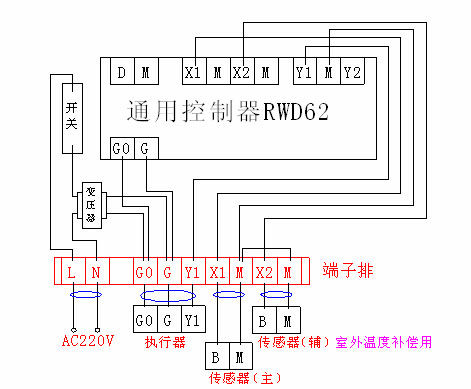

西门子温控阀控制箱接线图

1、严格按接线图连接

2、注意工作电源电压:西门子电动执行器电源有AC24V和AC230V,接线时请注意查看产品说明。

3、注意工作电源极性:G/G0不可接反

4、注意电源线与信号线:G/G0与Y/M不可接反

5、注意执行器信号线(Y/M)是由控制器输出端接入,(Y1/M)而非控制器的输入端(X1/M),更非传感器端子(B/M)

6、接完线后必须将执行器恢复自动,方可通电运行

7、运行前检查信号输入类型(0…10VDC/4…20mA)

(1)SQX62:通过接线端子调整

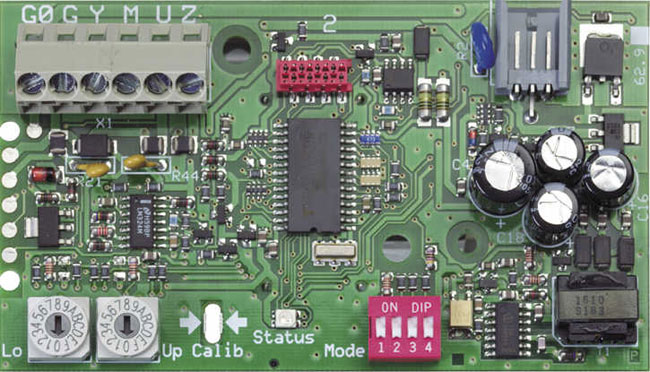

(2)SKD../SKB../SKC..通过DIP薄码开关选择(默认为0..10VDC)



8、通电后,先做行程校验

(1)SQX62:通过按键进行行程校验

(2)SKD../SKB../SKC..通过线路板孔短接方式

绿灯闪烁未校验中

绿灯亮未校验后阀门可与执行器匹配

红灯亮未阀门堵塞

9、执行器对外接线:

(1)执行器侧部敲落孔处接线后要塞封,防尘、防潮。

(2)接线出执行器后保持“U”性弯状态,以免空气冷凝水进入

(3)敲落孔开孔时小心用力,以免划伤线路板

 10、执行器与控制柜走线:

(1)建议用RVVP两芯、三芯、四芯多交屏蔽信号线

(2)30m内连线建议用0.75mm²,50m内连线建议用1.0mm²

(3)走线尽量避开大型电机、动力电缆

(4)走线可与动力电缆之间垂直跨越,尽量避免平行走线

(5)走线诺不可避免动力线缆间段性平行,保持30cm以上间距

(6)走线尽量走桥架内火穿线管内

(7)接线调试后,执行器接线盒前盖一定扣平,并紧固螺丝以 免进水受潮
