西门子电动球阀VAF41..系列

更新:2018/9/12 16:28:31      点击:
  • 品牌:   西门子
  • 型号:   VAF41..系列
  • 在线订购
产品介绍

用于在暖通空调系统中作为调节或截止阀。
● 球墨铸铁,EN-GJS-450-10 (QT450) 阀体
● DN 65...150
● kvs 63...360 m3/h
● 旋转角度 90°
● 法兰连接标准 ISO 7005-2
● 可以配无弹簧复位的 GBB..1E 和 GIB..1E 旋转执行器,以及有弹簧复位的GCA 执行器

用途

用于在暖通空调系统中作为控制或截止阀。
适用于闭式冷却水系统(请参阅“气蚀现象”)。

技术设计


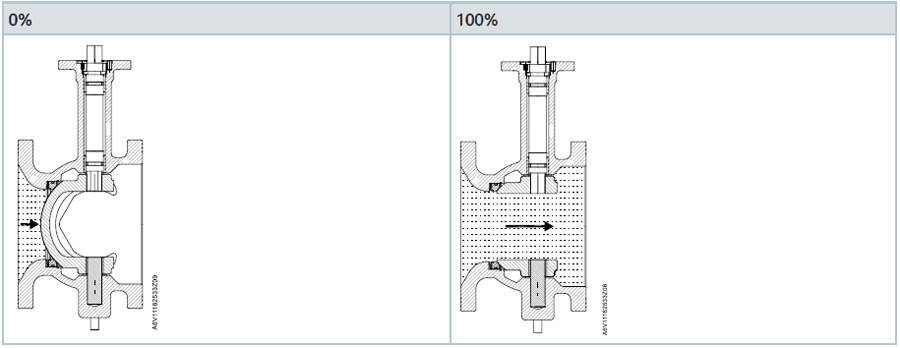

阀门流量特性


0…90 º 等百分比
nql = 3.0 符合 VDI/VDE 2173 标准

气蚀现象

气蚀会加速球体和阀座的磨损,还会产生噪音。如果未超过流量曲线图中显示的压差且遵循相应的静压要求,则可以避免气蚀。

关于冷冻水的注意事项:

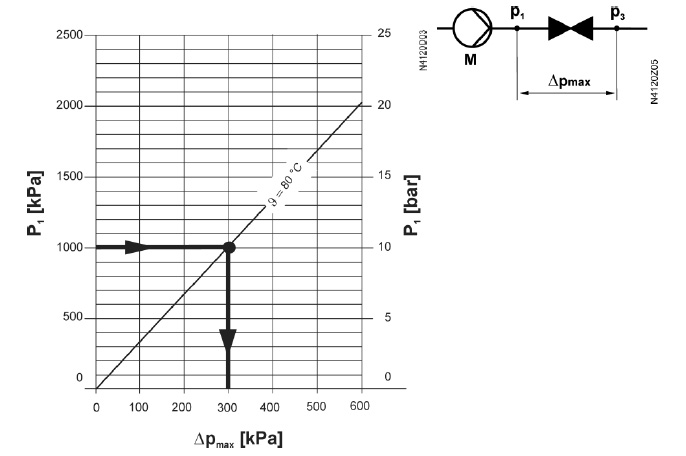

要避免冷冻水循环中的气蚀现象,需要保证阀门出口有足够的背压,例如,在换热器后加装节流阀。按照下面的流量曲线图中的 80 °C 曲线选择阀门的最大压降。

Δpmax = 阀门处于几乎关闭状态时,阀门两端的最大允许压差,很大程度上可以避免气蚀
p1 = 入口静压
p3 = 出口静压
M = 水泵

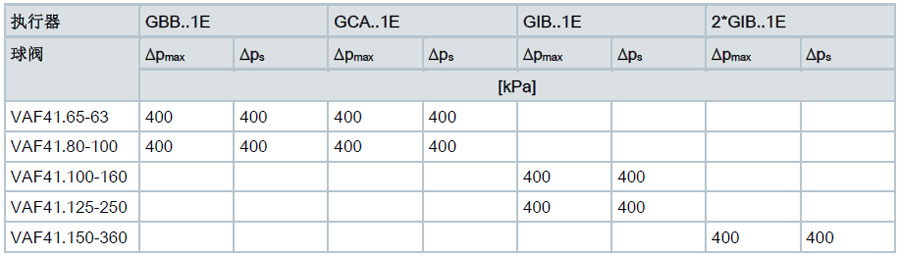

设备组合

注意:
Δpmax = 阀门两端的最大允许差压,在此压差范围内相配执行器能在整个行程准确地驱动阀门。
如果要求运行时噪音较低,建议使用最大允许压差 240 kPa
ps = 在保证执行器可安全关闭的情况下,阀门两端的最大允许差压(关闭压差)

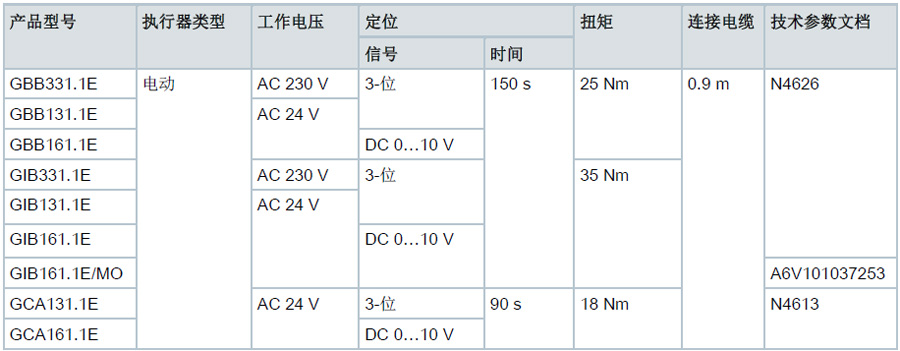

执行器概述


技术参数

功能数据

额定压力:PN 16 符合 ISO 7268
工作压力:符合 ISO 7005 标准,请参见工作压力与介质温度曲线图。
流体特性:等百分比;ngl = 3.0 符合 VDI / VDE 2173(已修改)
泄漏率:kvs 值的 0…0.01%
允许使用的介质:冷却水、冷冻水、低温热水、掺有防冻剂的水;建议:水处理需依照 VDI 2035 标准
介质温度:2...80 °C
可调比 Sv:≥ 200

材料

阀体:球墨铸铁,EN-GJS-450-10 (QT450)
球体:不锈钢 (SS304)
阀杆:不锈钢 (SS304)
阀座:PTFE
球体:带石墨的特氟龙
密封材料:EPDM O 型环

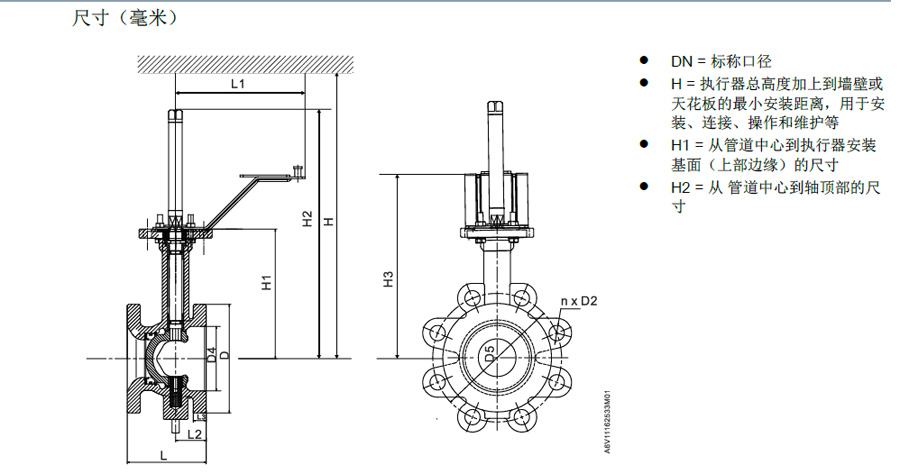

阀门尺寸
